項目名稱：船舶建造主要工藝流程縮尺沙盤模型
客戶名稱：集美大學
制作周期：30天
模型材質：光敏樹脂、ABS、環氧樹脂、玻璃纖維、玻璃鋼

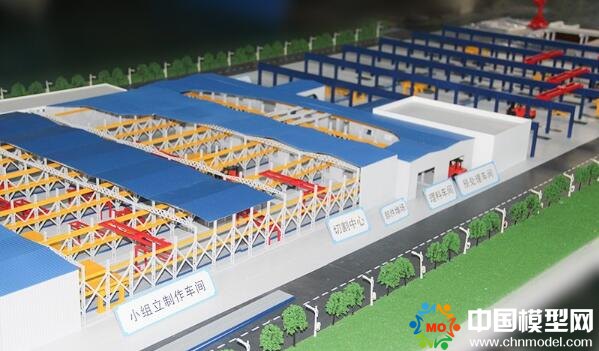

設計思路：本模型主要為全景縮微沙盤模型，主要展現上海外高橋船廠總布置，模擬造船工藝的流程，將工序直觀形象的描述出來，使學生在觀摩仿真模型及圖文資料的過程中迅速、全面的了解現代化船廠的整體布局、功能區域劃分及現代造船模式下殼、舾、涂一體化設計和設計、生產、管理一體化的總裝造船生產全過程。
(1)模型包括有鋼料堆場、加工車間、平直分段流水線、曲面分段流水線、分段堆場、分段預舾裝場、舾裝制作車間、集配中心、涂裝工場、總組場地、船塢、碼頭、辦公大樓、廠區環境、水面及周邊環境等區域，各區域既相互區分又依靠動作銜接彼此聯系，能使學生準確直觀的理解造船工藝流程和合理化布局。在生產流程中著重表現船舶企業在造船過程中從鋼板進廠加工到套料作業、到部件裝配、到分段裝配、到總段裝配、到上船臺、到下水、到碼頭舾裝、到試航交船，各區域都有銘牌說明;
(2)應配置有相應的各生產階段的船舶產品模型，需包含鋼板、零件、組立件、分段、總段、塢內(或船臺)在建船舶、碼頭舾裝船舶等;
(3)船舶建造主要工藝流程模型中還應配置有相應的船廠資源模型，需包含龍門吊、單臂吊、行車、平板車、主要加工設備;
(4)船舶建造主要工藝流程模型總面積約40平方米(展區100平方米)，規格型號：6.5米*6.5米，底座高度不低于0.65米。
(5)漆采用先進的噴漆工藝進行多次噴涂，漆面不脫落，光潔度好，色彩持久。
(6)各區域系統配有燈光及透明模型罩。
(7)展板。展示造船主要流程和造船歷史文化。有機玻璃材質，90cm×120cm，數量：8塊展板。
